Wielki zawor magnetyczny z wkładu 24V 3 pozycja

1 sztuk
MOQ
USD 5- 40 per piece (depends on the different types )
Cena £
Wielki zawor magnetyczny z wkładu 24V 3 pozycja
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa produktu: KSV08-58C-0-N wielkogabarytowy elektrozawór kasetowy z 5-portowym wtykiem suwakowym w 3-pozycyjnym z
Otwór do otworów: VC08-5
Odporność na ciśnienie: 350 barów (5075 psi)
Przepływ znamionowy: Przy maksymalnie 8 l/min i 207 barach (3000 psi) maksymalny współczynnik wycieku wynosi 164 ml/min
Zasada działania: Zawór elektromagnetyczny 5-drogowy, 3-pozycyjny
Napięcie zaworu: 12 V, 24 V, napięcie standardowe
Typ złącza: ER, DG lub DL, zgodnie z żądaniem
Temperatura: -40°C do 120°C, standardowe uszczelnienie z kauczuku nitrylowego
Prąd początkowy cewki przy 20°C: Cewka standardowa: 1,67 A przy 12 VDC, cewka typu E: 1,7 przy 12 VDC
Moment obrotowy instalacji: maksymalnie 27 Nm, sześciokąt montażowy: S24
Marka: Kaienli
Pochodzenie: Chiny (część lądowa
Podkreślić:

24V zawór magnetyczny z wkładu

,

3 Pozycja zaworu magnetycznego z wkładu

,

Z wyłączonym zaworem magnetycznym wkładu

Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Kaienli
Orzecznictwo: Available
Numer modelu: KSV08-58C-0-N
Zapłata
Szczegóły pakowania: Folia z tworzywa sztucznego + worek PE + siatkowy rękaw do pakowania + przekładka z gąbki + karton +
Czas dostawy: 2 lub 3 tygodnie, w zależności od ilości i projektu
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: zwykle około 2 tygodni, zależy od rodzaju i zapotrzebowania ilościowego
opis produktu

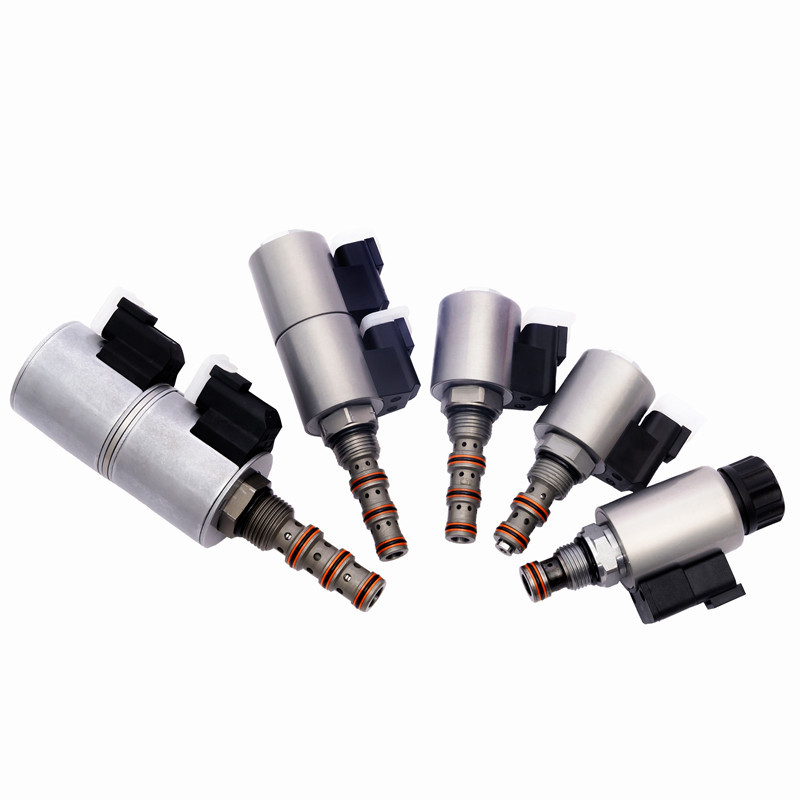

Zdjęcia produktu:



KSV08-58C-0-N wielkogabarytowy zawór magnetyczny z 5 wtyczkami w 3 pozycjach



5-drogowy zawór magnetyczny 3-pozycyjny to rodzaj zaworu, który ma pięć portów i trzy różne pozycje.Zawór ma trzy możliwe pozycje/: neutralny, rozciągający i wciągający.





Zasada działania:
Kiedy odcięto prąd, KSV08-58C-0-N zatrzymuje przepływ oleju do dowolnego portu olejowego.olej może przepływać od 5 do 4 i od 2 do 3Po poruszaniu się rdzenia zaworu czujnik obciążenia jest podłączony do portu 5.





Charakterystyka:
Ciśnienie robocze: 247 barów (3625 psi)
Odporność na ciśnienie: 350 barów (5075 psi)
Przepływ: przy maksymalnym poziomie 8L/min i 207 barów (3000 psi), maksymalna prędkość wycieku wynosi 164 ml/min
Zakres temperatur: -40 °C do 120 °C, standardowa uszczelka z gumy nitrylowej
Obciążenie nominalne cewki: zdolne do ciągłej pracy w zakresie od 85% do 115% napięcia nominalnego
Prąd początkowy cewki w temperaturze 20 °C: cewka standardowa: 1,2 A przy 12 VDC, 115 VAC (sprostowanie fal pełnych)
Przy 0,13 ampera. Zwoje elektryczne: 1,4A przy 12 VDC; 0,7 ampera przy 24 VDC
Minimalne napięcie pociągowe: 85% wartości znamionowej przy 207 bar (3000 psi)
Średnie: olej mineralny o lepkości od 7,4 do 420 cSt (50 do 2000 ssu) lub olej syntetyczny o właściwościach smarujących
Otwór zaworu: VC08-5;





Oto opis portów i ich funkcji w typowym 5-stronnym 3-pozycyjnym zaworze magnetycznym:

  1. Port zasilający (P): jest połączony z napięciem płynu lub powietrza.

  2. Wylotowy wlot (E): W ten sposób uwalniany jest płyn lub powietrze z zaworu, gdy musi zostać przycisnięty lub wydalony.

  3.

  4. Porty cylindrowe (A i B): porty te są podłączone do siłownika, zazwyczaj dwustronnego cylindra.podczas gdy port B jest portem wciągu, który zapewnia ciśnienie do wciągania cylindra.

  5.

  6. Pozycja środkowa (C): Pozycja ta jest neutralną lub wyłączoną pozycją zaworu. W tej pozycji wrota A i B są zablokowane, zapobiegając przepływowi płynu lub powietrza do siłownika.Zarówno wrota A, jak i B są podłączone do włazu wydechowego, umożliwiając uwolnienie płynu lub powietrza uwięzionego w butelce.

  7.

  8. Pozycja rozszerzenia (E): w tej pozycji zawór łączy port P z portem A, umożliwiając przepływ płynu pod ciśnieniem lub powietrza z portu zasilającego do portu rozszerzenia siłownika.Wrota B są podłączone do wlotów wydechowych, umożliwiając uwolnienie płynu lub powietrza w otworze wciągu siłownika.

  9.

  10. Pozycja odciągania (R): w tej pozycji zawór łączy port P z portem B, umożliwiając przepływ płynu pod ciśnieniem lub powietrza z portu zasilającego do portu odciągania siłownika.Wrota A są podłączone do wlotów wydechowych, umożliwiając uwolnienie płynu lub powietrza w przysłonie rozciągania siłownika.



Wielki zawor magnetyczny z wkładu 24V 3 pozycja 0Wielki zawor magnetyczny z wkładu 24V 3 pozycja 1Wielki zawor magnetyczny z wkładu 24V 3 pozycja 2Wielki zawor magnetyczny z wkładu 24V 3 pozycja 3

Wielki zawor magnetyczny z wkładu 24V 3 pozycja 4Wielki zawor magnetyczny z wkładu 24V 3 pozycja 5

Wielki zawor magnetyczny z wkładu 24V 3 pozycja 6Wielki zawor magnetyczny z wkładu 24V 3 pozycja 7Wielki zawor magnetyczny z wkładu 24V 3 pozycja 8Wielki zawor magnetyczny z wkładu 24V 3 pozycja 9



Wielki zawor magnetyczny z wkładu 24V 3 pozycja 10Wielki zawor magnetyczny z wkładu 24V 3 pozycja 11









Dane techniczne dotyczące produktu:

Wielki zawor magnetyczny z wkładu 24V 3 pozycja 12





Produkty prawdziwe zdjęcia:

Wielki zawor magnetyczny z wkładu 24V 3 pozycja 13



Wielki zawor magnetyczny z wkładu 24V 3 pozycja 14

Wielki zawor magnetyczny z wkładu 24V 3 pozycja 15

Wielki zawor magnetyczny z wkładu 24V 3 pozycja 16





Wystawy firmowe:

Wielki zawor magnetyczny z wkładu 24V 3 pozycja 17

Wielki zawor magnetyczny z wkładu 24V 3 pozycja 18







Nasz certyfikat:



Wielki zawor magnetyczny z wkładu 24V 3 pozycja 19Wielki zawor magnetyczny z wkładu 24V 3 pozycja 20







Procedury przetwarzania produktu:

Wielki zawor magnetyczny z wkładu 24V 3 pozycja 21

Wielki zawor magnetyczny z wkładu 24V 3 pozycja 22





Nasza nowa fabryka i warsztat:

Wielki zawor magnetyczny z wkładu 24V 3 pozycja 23Wielki zawor magnetyczny z wkładu 24V 3 pozycja 24Wielki zawor magnetyczny z wkładu 24V 3 pozycja 25Wielki zawor magnetyczny z wkładu 24V 3 pozycja 26





Nasz magazyn:

Wielki zawor magnetyczny z wkładu 24V 3 pozycja 27





Przesyłka:

Wielki zawor magnetyczny z wkładu 24V 3 pozycja 28







Różne serii produktów, więcej szczegółów prosimy o bezpośredni kontakt:

Wyroby z tworzyw sztucznych:



Rodzaj 1 zawór soloenidowy
Rodzaj 2 zawór wkładu ręcznego
Typ 3 2 sposób 2 pozycja zaworu magnetycznego
Typ 4 2 sposób 6 pozycja zaworu magnetycznego
Typ 5 2 sposób 8 pozycja zaworu magnetycznego
Typ 6 Wtyczka oleju pilotażowego
Typ 7 zawór przeciwwybuchowy
Typ 8 zawór wyważający
Typ 9 zawór kontrolny
Typ 10 Zamka hydrauliczna
Typ 11 Zestawy z zbiornikami
Typ 12 blok zaworu
