System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N

1 sztuk
MOQ
USD 5- 40 per piece (depends on the different types )
Cena £
System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa produktu: KSV10-47B-0-N Wsparcie OEM ODM projekt układu hydraulicznego Chińska produkcja hydraulicznego zaworu
Otwór do otworów: Otwór VC10-4
Ciśnienie: 350 barów (5075 psi)
Wskaźnik przepływu: Maksymalnie 22,7 l/min (6 gal/min) przy 207 barach (3000 psi), maksymalnie 328 ml/min
Zasada działania: Zawór 4-drogowy, 3-pozycyjny
Cewka: DL, DT04-2P, DG DIN43650
Napięcie zaworu: Napięcie 12 lub 24
Typ złącza: ER, DG lub DL, zgodnie z żądaniem
Blok zaworowy: materiał: surowiec QT500-7 lub 6061-T6
Temperatura: -40°C do 120°C, standardowe uszczelnienie z kauczuku nitrylowego
Prąd początkowy cewki przy 20°C: Cewka standardowa: 1,67 A przy 12 VDC, cewka typu E: 1,7 przy 12 VDC
Moment obrotowy instalacji: maksymalnie 27 Nm, sześciokąt montażowy: S24
Marka: Kaienli
Podkreślić:

System hydrauliczny z zaworem magnetycznym z wkładem

,

Wyniki badań

,

Zamknięcie węglowe

Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Kaienli
Orzecznictwo: Available
Numer modelu: KSV10-47B-0-N
Zapłata
Szczegóły pakowania: Folia z tworzywa sztucznego + worek PE + siatkowy rękaw do pakowania + przekładka z gąbki + karton +
Czas dostawy: 2 lub 3 tygodnie, w zależności od ilości i projektu
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: zwykle około 2 tygodni, zależy od rodzaju i zapotrzebowania ilościowego
opis produktu

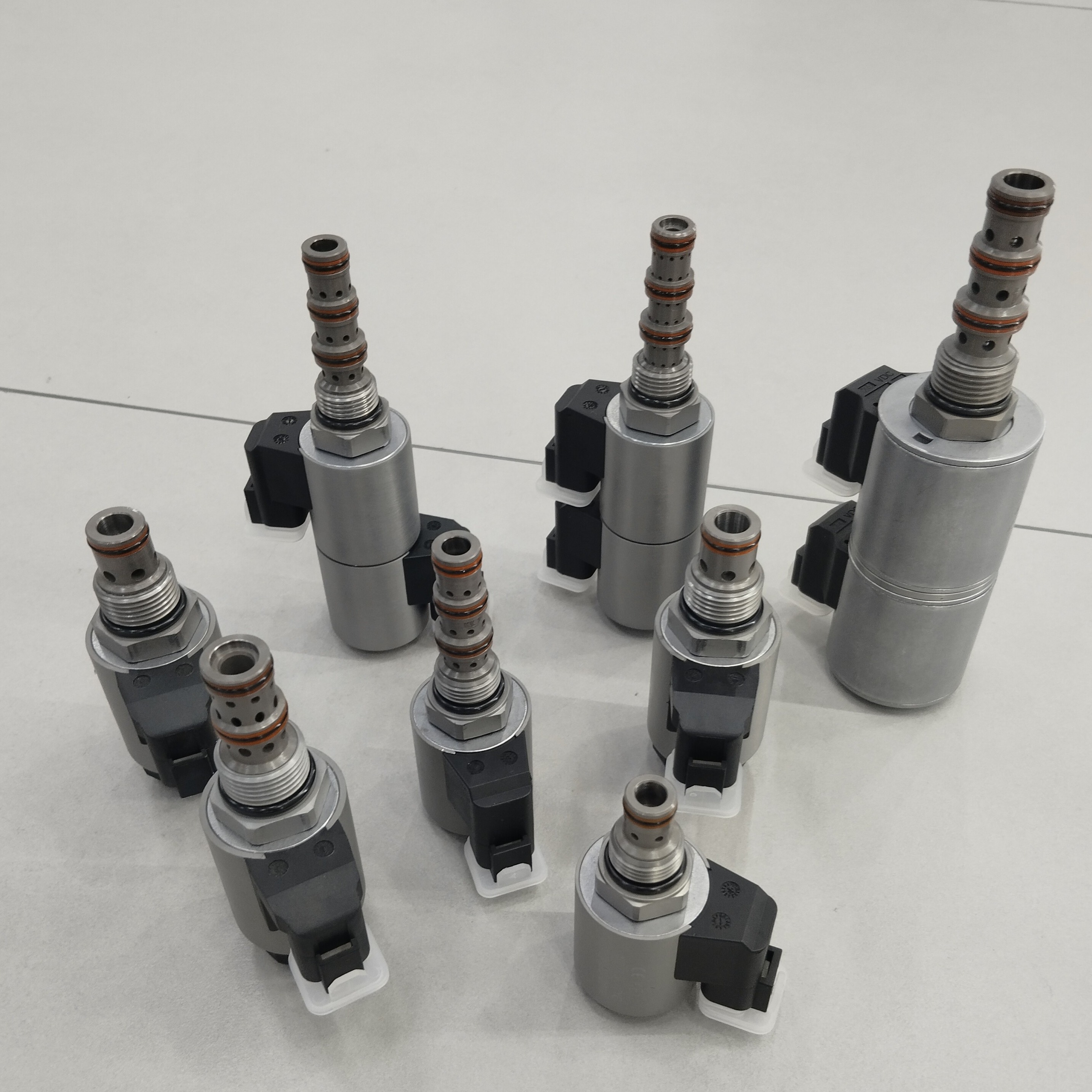

Zdjęcia produktu:



KSV10-47B-0-N Wsparcie OEM ODM projektowanie układu hydraulicznego Chiński producent zaworów hydraulicznych



Zasada działania:
Gdy zasilanie jest wyłączone, złącza się port oleju do cylindrów KSV10-47B-0-N, a 3 i 1 są podłączone w tym samym czasie.Kiedy cewka 2 jest podłączona, olej może przepływać od 3 do 2 i od 4 do 1. w obwodzie olejowym, w którym natężenie przepływu roboczego portu olejowego jest niezrównoważone ze względu na stosunek powierzchni butli olejowej,olej zwrotny o większym natężeniu przepływu powinien być kierowany do portu naftowego 2. Chociaż port 1 może być w pełni pod ciśnieniem, nie jest używany jako wejście zaworu.przycisnąć skręconą uchwyt do sterowania funkcją cewki 2 (S2), lub pociągnąć za skręconą uchwyt do sterowania funkcją cewki 1 (S1).



Charakterystyka:
Ciśnienie robocze: 240 barów (3000 psi)
Odporność na ciśnienie: 350 barów (5075 psi)
Przepływ: maksymalnie 22,7 lpm (6 gpm) przy 207 bar (3000 psi), maksymalnie 328 ml/min
Zakres temperatur: -40°C do 120°C, standardowa uszczelka gumowa z nitrylu
Obciążenie znamionowe cewki: ciągła praca w zakresie od 85% do 115% zakresu napięcia znamionowego
Początkowy prąd cewki w temperaturze 20 °C: cewka standardowa: 1,67 A w temperaturze 12 VDC, 115 VAC (poprawka fal pełnej)
0.18 A na raz. Wlewka elektryczna: 1,7 A przy 12 VDC; 0,85 A przy 24 VDC
Minimalne napięcie odbiórcze: 85% napięcia znamionowego przy 207 bar (3000 psi)
Średnie: olej mineralny o lepkości od 7,4 do 420 cSt (50 do 2000 ssu) lub olej syntetyczny o działaniu smarowym
Otwór zaworu: VC10-4;



System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 0System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 1System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 2System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 3

System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 4System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 5

System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 6System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 7System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 8System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 9



System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 10System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 11









Dane techniczne dotyczące produktu:

System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 12





Produkty prawdziwe zdjęcia:

System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 13



System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 14

System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 15

System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 16





Wystawy firmowe:

System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 17

System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 18







Nasz certyfikat:



System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 19System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 20







Procedury przetwarzania produktu:

System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 21

System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 22





Nasza nowa fabryka i warsztat:

System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 23System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 24System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 25System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 26





Nasz magazyn:

System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 27





Przesyłka:

System hydrauliczny zaworów magnetycznych z wkładem OEM / ODM KSV10-47B-0-N 28







Różne serii produktów, więcej szczegółów prosimy o bezpośredni kontakt:

Wyroby z tworzyw sztucznych:



Rodzaj 1 zawór soloenidowy
Rodzaj 2 zawór wkładu ręcznego
Typ 3 2 sposób 2 pozycja zaworu magnetycznego
Typ 4 2 sposób 6 pozycja zaworu magnetycznego
Typ 5 2 sposób 8 pozycja zaworu magnetycznego
Typ 6 Wtyczka oleju pilotażowego
Typ 7 zawór przeciwwybuchowy
Typ 8 zawór wyważający
Typ 9 zawór kontrolny
Typ 10 Zamka hydrauliczna
Typ 11 Zestawy z zbiornikami
Typ 12 blok zaworu
