Zdjęcia produktu:
KSV10-47DL-0-N Wtykacz w 4 sposób 3 pozycja hydrauliczne standardowe VC10 jamy może zamiast zaworu hydraforce
Zasada działania:
W przypadku wyłączonego zasilania KSV10-47DL-0-N uniemożliwia przepływ oleju do poziomu 3, ale umożliwia przepływ oleju od 2 do 1 lub od 4 do 1.Kiedy cewka 2 jest podłączona, olej może przepływać od 3 do 2 i od 4 do 1. w obwodzie olejowym, w którym natężenie przepływu roboczego portu olejowego jest niezrównoważone ze względu na stosunek powierzchni butli olejowej,olej zwrotny o większym natężeniu przepływu powinien być kierowany do portu naftowego 2. Chociaż port 1 może być w pełni pod ciśnieniem, nie jest używany jako wejście zaworu.przycisnąć skręconą uchwyt do sterowania funkcją cewki 2 (S2), lub pociągnąć za skręconą uchwyt do sterowania funkcją cewki 1 (S1).
Charakterystyka:
● Kontynuacja pracy z prądem w temperaturze otoczenia +90°C.
● Brak stagnacji przy niskiej temperaturze -40°C.
●Płaszczyznowe napięcie: ±20% napięcia nominalnego.
● Powierzchnia jest pokryta nowym stopem niklu.
● Wszystkie porty mogą być w pełni pod ciśnieniem.
● Włącza się włączane napięcia.
● Możliwość ręcznego sterowania w razie awarii.
● Wnętrze cewki jest wodoodporne IP67K i można je spłukać wodą.
● Wzornictwo integralnej cewki.
● Otwór zaworu przemysłowego.
Charakterystyka:
Ciśnienie znamionowe: 315 barów, maksymalne ciśnienie w jednym porcie wynosi 210 barów,
Przepływ nominalny: 22,7 l/min
Objętość przecieku: maksymalnie 164 ml/min przy temperaturze 210 bar
Zakres temperatur: -40°C do 120°C, standardowa uszczelka gumowa z nitrylu
Obciążenie znamionowe cewki: ciągła praca w zakresie od 80% do 120% zakresu napięcia znamionowego
Prąd początkowy cewki w temperaturze 20°C: cewka typu E: 1,5 A w temperaturze 12 VDC; 0,75 A w temperaturze 24 VDC
Minimalne napięcie odbiórcze: 70% wartości znamionowej przy 315 bar
Średnie: olej mineralny o lepkości od 7,4 do 420 cSt (50 do 2000 ssu) lub olej syntetyczny o działaniu smarowym
Waga kołnierza: 0,33 kg, ciężar pojedynczej cewki: 0,43 kg
Moment obrotowy instalacji: maksymalnie 34Nm, sześciokąt instalacji: S27
Otwór zaworu: VC10-4;
Dane techniczne dotyczące produktu:

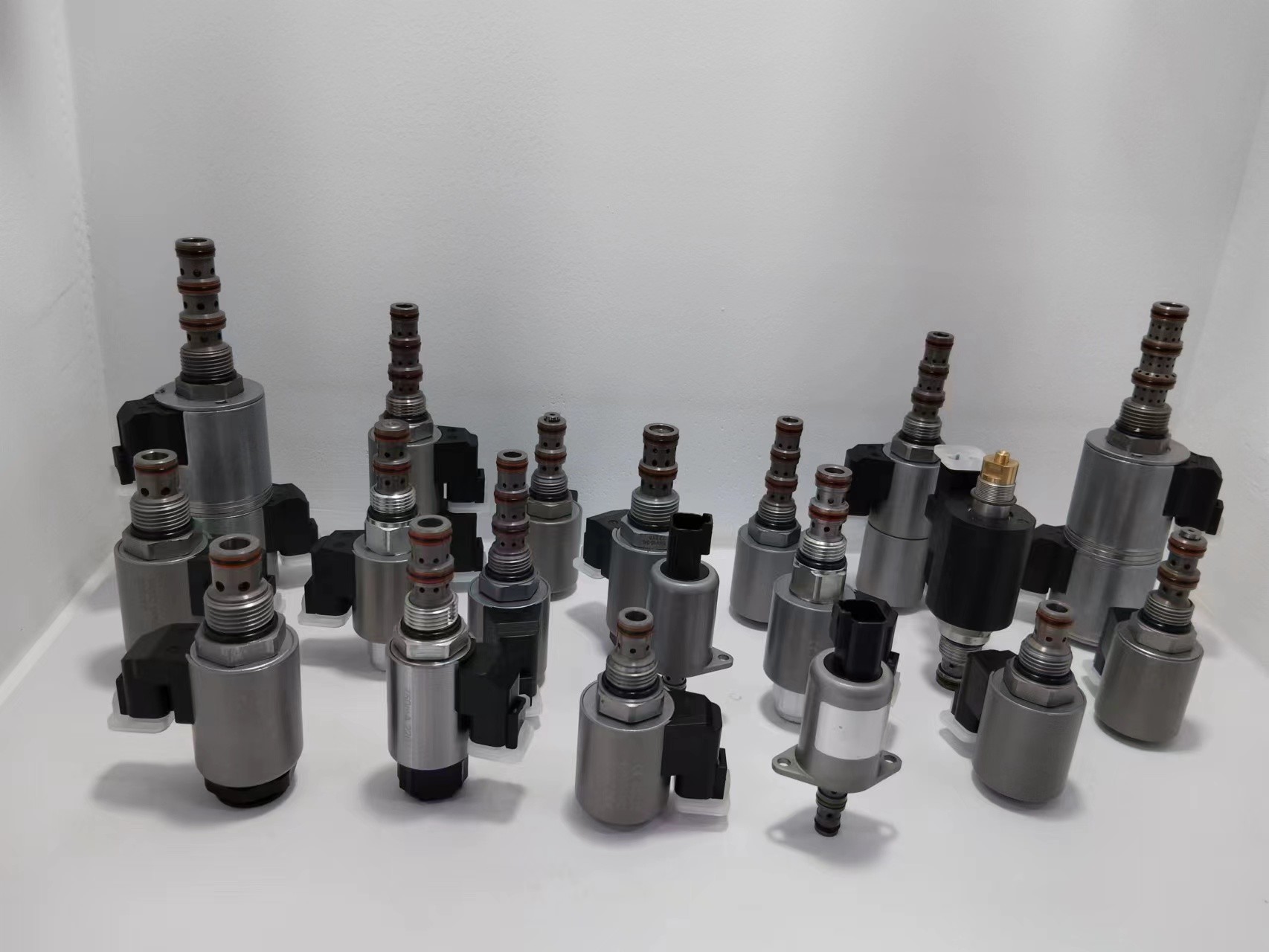

Produkty prawdziwe zdjęcia:
Wystawy firmowe:
Nasz certyfikat:
Procedury przetwarzania produktu:
Nasza nowa fabryka i warsztat:
Nasz magazyn:
Przesyłka:
Różne serii produktów, więcej szczegółów prosimy o bezpośredni kontakt:
Wyroby z tworzyw sztucznych:
Rodzaj 1 | zawór soloenidowy |
Rodzaj 2 | zawór wkładu ręcznego |
Typ 3 | 2 sposób 2 pozycja zaworu magnetycznego |
Typ 4 | 2 sposób 6 pozycja zaworu magnetycznego |
Typ 5 | 2 sposób 8 pozycja zaworu magnetycznego |
Typ 6 | Wtyczka oleju pilotażowego |
Typ 7 | zawór przeciwwybuchowy |
Typ 8 | zawór wyważający |
Typ 9 | zawór kontrolny |
Typ 10 | Zamka hydrauliczna |
Typ 11 | Zestawy z zbiornikami |
Typ 12 | blok zaworu |
