Hydraforce Solenoid Spool Valve 12V 4 Way 3 Position Hydraulic Valve

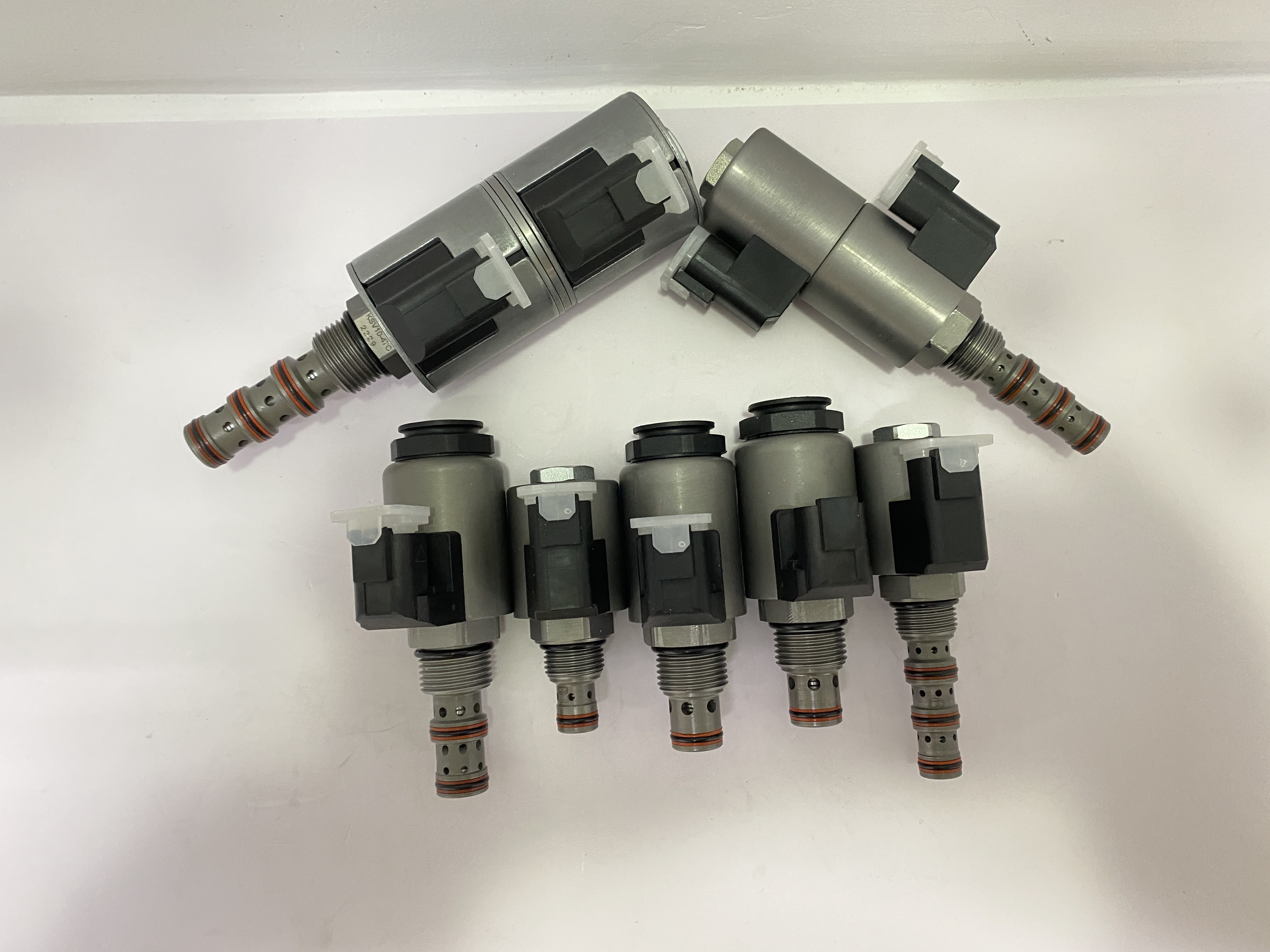

Zdjęcia produktu:

KSV10-47BL-0-N cztery porty zawór cewki + dwa złącza hydrauliczne standardowym zaworu można wymieniać z Hydraforce

Charakterystyka:
Ciśnienie znamionowe: 315 barów, maksymalne ciśnienie w jednym porcie wynosi 210 barów,
Przepływ nominalny: 22,7 l/min
Objętość przecieku: maks. 328 ml/min przy 210 bar
Zakres temperatur: -40°C do 120°C, standardowa uszczelka gumowa z nitrylu
Obciążenie znamionowe cewki: ciągła praca w zakresie od 80% do 120% zakresu napięcia znamionowego
Prąd początkowy cewki w temperaturze 20°C: cewka typu E: 1,5 A w temperaturze 12 VDC; 0,75 A w temperaturze 24 VDC
Minimalne napięcie odbiórcze: 70% wartości znamionowej przy 315 bar
Średnie: olej mineralny o lepkości od 7,4 do 420 cSt (50 do 2000 ssu) lub olej syntetyczny o działaniu smarowym
Waga kołnierza: 0,33 kg, ciężar pojedynczej cewki: 0,43 kg
Moment obrotowy instalacji: maksymalnie 34Nm, sześciokąt instalacji: S27
Otwór zaworu: VC10-4;

Zasada działania:
Gdy zasilanie jest wyłączone, włączany jest port oleju do cylindra KSV10-47BL-0-N, a 3 i 1 są podłączone jednocześnie.Kiedy cewka 2 jest podłączona, olej może przepływać od 3 do 2 i od 4 do 1. w obwodzie olejowym, w którym natężenie przepływu roboczego portu olejowego jest niezrównoważone ze względu na stosunek powierzchni butli olejowej,olej zwrotny o większym natężeniu przepływu powinien być kierowany do portu naftowego 2Chociaż właz 1 może być w pełni pod ciśnieniem, nie jest używany jako wlot zaworu.
Sposób obsługi narzędzia ręcznego sterowania awaryjnego: Podczas pracy awaryjnej, nacisnąć uchwyt zwinięty, aby sterować funkcją cewki 2 (S2),lub pociągnąć za skręconą uchwyt do sterowania funkcją cewki 1 (S1).

Dane techniczne dotyczące produktu:
