Zdjęcia produktu:

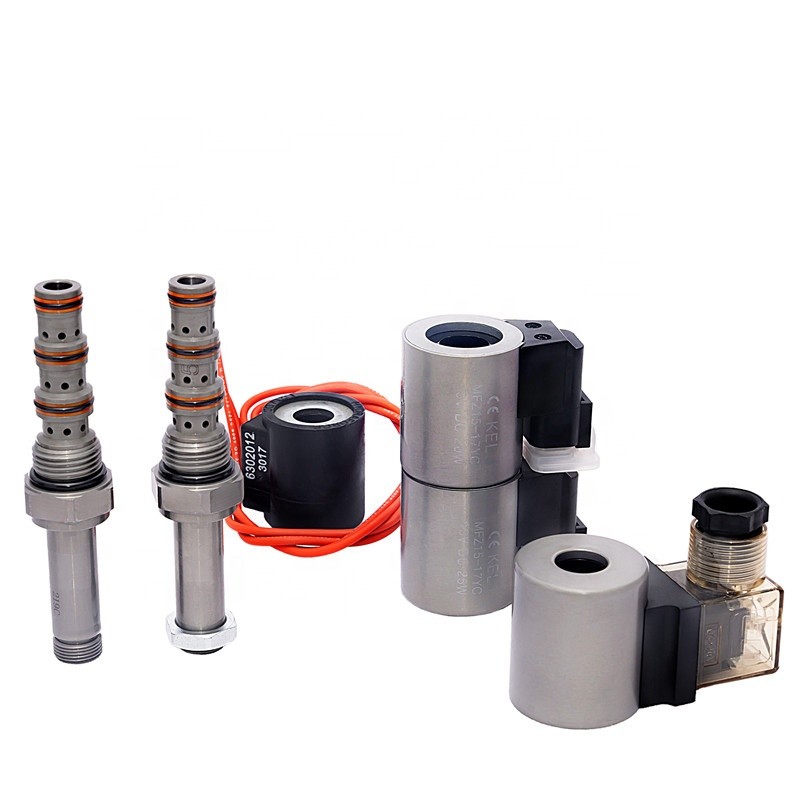

KSV10-47AL-0-N z Hydraforce próżni VC10-2 podwójne cewki 3 pozycja 4 sposób wał magnetyczny spiral
Zasada działania:
Gdy zasilanie jest wyłączone, KSV10-47AL-0-N blokuje port oleju cylindra i pozwala na przepływ oleju z 3 do 1.Kiedy cewka 2 jest podłączona, umożliwia przepływ oleju od 3 do 4 i od 2 do 1. W obwodzie olejowym, w którym przepływ pracy w porcie oleju jest nierównoważony ze względu na stosunek powierzchni butli olejowej,olej zwrotny o większym natężeniu przepływu powinien być kierowany do portu naftowego 2. Chociaż port 1 może być w pełni pod ciśnieniem, nie jest używany jako wejście zaworu.przycisnąć skręconą uchwyt do sterowania funkcją cewki 2 (S2), lub pociągnąć za skręconą uchwyt do sterowania funkcją cewki 1 (S1).
Charakterystyka:
Ciśnienie znamionowe: 315 barów, maksymalne ciśnienie w jednym porcie wynosi 210 barów,
Przepływ nominalny: 20L/min
Objętość przecieku: maks. 300 ml/min przy 210 bar
Zakres temperatur: -40°C do 120°C, standardowa uszczelka gumowa z nitrylu
Obciążenie znamionowe cewki: ciągła praca w zakresie od 80% do 120% zakresu napięcia znamionowego
Prąd początkowy cewki w temperaturze 20°C: cewka typu E: 1,5 A w temperaturze 12 VDC; 0,75 A w temperaturze 24 VDC
Minimalne napięcie odbiórcze: 70% wartości znamionowej przy 315 bar
Średnie: olej mineralny o lepkości od 7,4 do 420 cSt (50 do 2000 ssu) lub olej syntetyczny o działaniu smarowym
Waga kołnierza: 0,33 kg, ciężar pojedynczej cewki: 0,43 kg
moment obrotowy instalacji: maksymalnie 34Nm,
sześciokąt instalacji: S27 / otwór zaworu: VC10-4;
Dane techniczne dotyczące produktu:
Produkty prawdziwe zdjęcia:
Wystawy firmowe:
Nasz certyfikat:
Procedury przetwarzania produktu:
Nasza nowa fabryka i warsztat:
Nasz magazyn:
Przesyłka:
Różne serii produktów, więcej szczegółów prosimy o bezpośredni kontakt:
Wyroby z tworzyw sztucznych:
Rodzaj 1 | zawór soloenidowy |
Rodzaj 2 | zawór wkładu ręcznego |
Typ 3 | 2 sposób 2 pozycja zaworu magnetycznego |
Typ 4 | 2 sposób 6 pozycja zaworu magnetycznego |
Typ 5 | 2 sposób 8 pozycja zaworu magnetycznego |
Typ 6 | Wtyczka oleju pilotażowego |
Typ 7 | zawór przeciwwybuchowy |
Typ 8 | zawór wyważający |
Typ 9 | zawór kontrolny |
Typ 10 | Zamka hydrauliczna |
Typ 11 | Zestawy z zbiornikami |
Typ 12 | blok zaworu |
