Węzły z węzłem magnetycznym, hydrauliczny cylinder podwójny

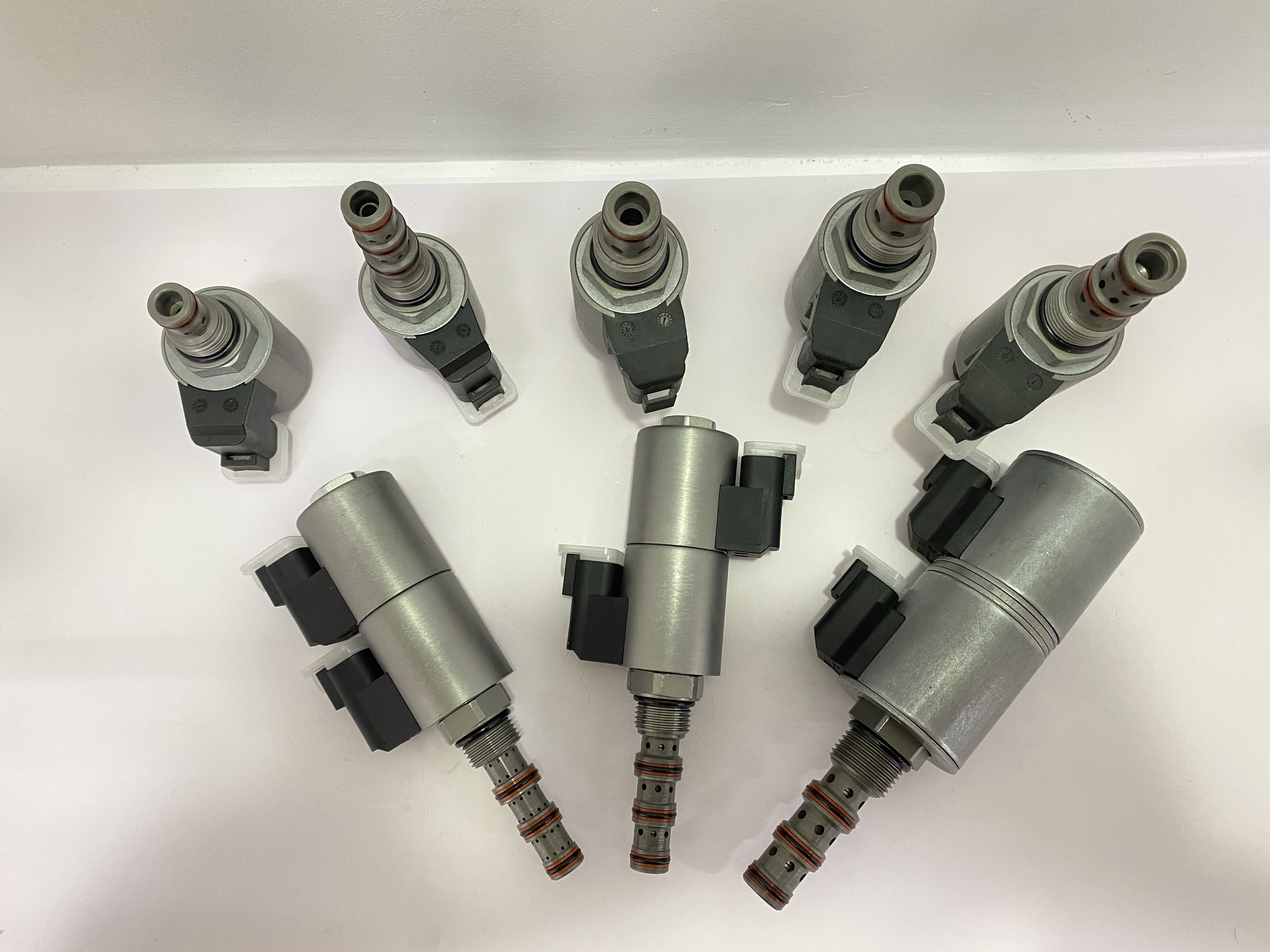

Zdjęcia produktu:

KSV08-47A-0-N hydrauliczny zawór magnetyczny z podwójnym cewką 4-drogową 3-pozycyjną zaworem sterowania włączonym/wyłączonym

Zasada działania:
Zasada działania: Gdy odłączamy zasilanie, KSV08-47A-0-N zatrzymuje port oleju cylindru i umożliwia przepływ oleju z 3 do 1.olej może przepływać od 3 do 2 i od 4 do 1. Węzeł 2
W niezrównoważonym obwodzie olejowym przepływ oleju w porcie pracy jest spowodowany stosunkiem powierzchni cylindra oleju.olej zwrotny o dużym natężeniu przepływu powinien być kierowany do portu naftowego 2. Chociaż wylot oleju 1 może być w pełni pod ciśnieniem, nie musi być używany jako wylot dla zaworu.przyciśnięcie skręconego uchwytu może kontrolować funkcję cewki 2 (S2); Pociągnięcie za skręconą rękojeść może sterować funkcją cewki 1 (S1).

Charakterystyka:
Ciśnienie robocze: 210 barów (3000 psi)
Odporność na ciśnienie: 350 barów (5075 psi)
Przepływ: przy maksymalnym poziomie 11,4 l/min i 207 barów (3000 psi), maksymalna prędkość wycieku wynosi 278 ml/min
Zakres temperatur: -40 °C do 120 °C, standardowa uszczelka z gumy nitrylowej
Obciążenie nominalne cewki: zdolne do ciągłej pracy w zakresie od 85% do 115% napięcia nominalnego
Prąd początkowy cewki w temperaturze 20 °C: cewka standardowa: 1,2 A przy 12 VDC, 115 VAC (sprostowanie fal pełnych)
Przy 0,13 ampera. Zwoje elektryczne: 1,4A przy 12 VDC; 0,7 ampera przy 24 VDC
Minimalne napięcie pociągowe: 85% wartości znamionowej przy 207 bar (3000 psi)
Średnie: olej mineralny o lepkości od 7,4 do 420 cSt (50 do 2000 ssu) lub olej syntetyczny o właściwościach smarujących
Otwór zaworu: VC08-4
