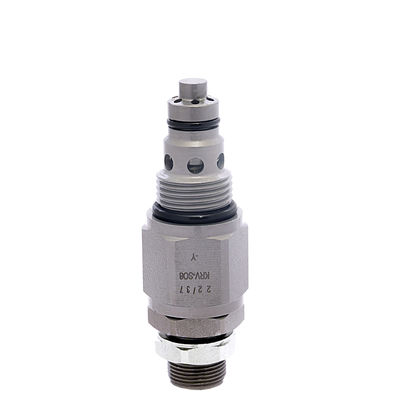

Zawór wkładowy KRVB-S08 zawór ulgowy Zawór przepływowy Kaienli wymiana zaworu regulacyjnego przepływu Hydforce

Zdjęcia produktu:

Opis:

Typ KRVB-S08, gdy wartość ciśnienia w porcie 1 przekracza ustawienie sprężyny, olej przepływa z portu 1 do portu 2, gdzie w porcie 1 otrzymuje się olej ciśnieniowy, a w porcie 2 otrzymuje się olej zwrotny.W celu zapewnienia stabilności układu hydraulicznego należy zastosować maksymalny limit ciśnienia w układzie hydraulicznym..

Zawór wkładowy z naciągiem RVB-S08 zawór odciągający Zawór przepływowy Kaienli Wymiana zaworu regulacyjnego przepływu Hydforce

Dane techniczne dotyczące produktu:

Produkty prawdziwe zdjęcia:

Wystawy firmowe:

Nasz certyfikat:

Procedury przetwarzania produktu:

Nasza nowa fabryka i warsztat:

Nasz magazyn:

Przesyłka:

Różne serii produktów, więcej szczegółów prosimy o bezpośredni kontakt:

Wyroby z tworzyw sztucznych:

1. Zawory awaryjne:

Zawory obniżające ciśnienie są zazwyczaj instalowane między linią ciśnieniową a zbiornikiem.

Zawory awaryjne są zwykle zamkniętymi elementami regulacji ciśnienia stosowanymi do:

- ograniczenie ciśnienia w obwodzie do wartości ustawionej;

- chronić pozostałe elementy (pompy, cylindry, silniki, inne zawory) przed szczytami ciśnienia, które mogłyby je uszkodzić.

Po osiągnięciu ciśnienia regulacyjnego zawór odciągający łączy przewód, w którym jest zainstalowany, z zbiornikiem, unikając przekroczenia wartości regulacyjnej w tym przewodzie.

Zawory odciągające HBS są dostępne w dwóch wersjach:

- bezpośrednio;

- pilotem.

W przypadku większych przepływów lepiej użyć zaworu sterowanego, ponieważ zawór bezpośredni wymagałby użycia większego korpusu i większej sprężyny, co powodowało kłopotliwe problemy,ustawianie trudności i powolności reakcji.

Ponadto zawory odciskowe HBS mogą być:

- pojedynczy, w celu kontrolowania ciśnienia tylko na jednej linii obwodu.

2.Sprężarki obniżające:

Zawory obniżające ciśnienie są stosowane do utrzymania obniżonego ciśnienia w części obwodu wtórnego w porównaniu z ciśnieniem wejściowym obwodu sterowanego przez główny zawór obniżeniowy.jeżeli w obwodzie z dwoma lub więcej cylindrami, niektóre z nich muszą działać przy ciśnieniu niższym niż ciśnienie ustawione na głównym zawór odciągający, za pomocą tego typu zaworu możliwe jest obniżenie ciśnienia roboczego do wymaganej wartości.Zazwyczaj są to zawory otwarte, które, gdy ciśnienie na gałęzi drugorzędnej przekracza wartość ustawioną przy sprężyni regulacyjnej, przez cylindryczną spiralę przechodzi się do przechwytywania przepływu oleju między gałęzią główną a drugorzędną;W ten sposób., wytwarza się duszenie, które zmniejsza ciśnienie w wyjściu, zapewniając ograniczenie i utrzymanie zmniejszonego ciśnienia.

3.Zagłówki sekwencyjne:

Zawory sekwencyjne to elementy, które otwierają się po osiągnięciu ustalonej wartości ciśnienia, umożliwiając przejście płynu do innej części obwodu.W związku z tym otwarcie zależy od istniejącego ciśnienia w górnej częściCiśnienie w obwodzie, które wywołuje otwarcie, jest utrzymywane na poziomie wartości ustawionej, gdy zawór jest otwarty.

W przypadku, gdy ciśnienie w górę rzeki spada poniżej wartości ustawienia ciśnienia, zawór zamyka się.

4.Piloci uruchamiają zawory kontrolne:

Zawory awaryjne sterowane przez pilota są zwykle stosowane do umożliwienia swobodnego przepływu w jednym kierunku i zatrzymania płynu w przeciwnym, chyba że na drugą linię obwodu jest stosowane ciśnienie pilota (Ppil).

Mogą być używane do zapewnienia statycznego blokowania obciążenia, ale nie do sterowania dynamicznym ani do sterowania obniżaniem.

W przypadku stosowania w połączeniu z zaworami ograniczającymi należy je najlepiej zamontować między uruchomieniem i zaworem kontrolnym sterowanym przez pilota, a nie między zaworem a zaworem z cewką,w taki sposób, że ciśnienie przeciwne wytwarzane przez ograniczacz działa przeciwko ciśnieniu pilota zastosowanemu do zaworu.

5.Zaczynki nadcentralne:

Jednorazowe zawory nadcentralne w linii:

Jednorazowe zawory OVC z rozwijaną płaszczyzną

Podwójne zawory nadcentralne w linii

Wyniki badań

Podwójne OVC z regeneracją

W układach regeneracyjnych płyn z boku pręta cylindra jest wysyłany na stronę tłoka cylindra, regenerując płyn zwykle przeznaczony do zbiornika.po stronie tłoka, przepływ przychodzący z boku pręta dodaje się do przepływu przychodzącego z pompy, z zauważalnym wzrostem prędkości tłoka

Rozwiązanie to jest stosowane do sterowania cylindrami, gdy wymagany jest niższy czas biegu wyjściowego bez zwiększania przepływu pompy.

6.Zagrywacze do koparek:

Zestawy do maszyny do przenoszenia ziemi

Są one odpowiednie do stosowania na maszynkach koparek.

Stosuje się je do sterowania obniżaniem obciążenia, a ciśnienie pilota zależy tylko od wiosny i obszaru tłoka, ponieważ nie mają obszaru różnicowego.

Ciśnienie pilota jest zwykle osiągane jednocześnie z ciśnienia manipulatorów do napędzania głównego zaworu cewki.

W przypadku tych zaworów nie jest możliwe określenie współczynnika pilota.tłok pilotażowy i zawór pomocniczy do odcięcia szczytów przeciążenia.

W przypadku uszkodzenia manipulatorów, przewód jest podłączony do włączonego wlewu, a w przypadku uszkodzenia wlewu wlewu, wlewy są podłączone do wlewu.obniżenie obciążenia można wykonać ręcznie, działając na odpowiedniej śrubie pilota ręcznego.

Przewód T musi być podłączony do zbiornika i nie musi mieć przeciwciśnienia.

7. zawory do silników:

Zawory nadcentralne są stosowane do sterowania zatrzymaniem i ruchem w jednym kierunku czynnika (jednorazowe zawory nadcentralne) lub w obu kierunkach (podwójne zawory nadcentralne).

Funkcje:

- sterowanie obniżeniem obciążenia: obniżenie obciążenia jest możliwe tylko w przypadku pojawienia się ciśnienia pilota z drugiej linii;ta operacja zapewnia dostawę oleju do butli zapobiegając problemom z kawitacją;

- włączenie ciśnienia do wartości ustawionej, zmniejszenie ciśnienia w przypadku szczytów ciśnienia spowodowanych wstrząsem lub przeciążeniem;- zatrzymanie przepływu (i obciążenia), gdy pompa nie działa lub zawor kierunkowy znajduje się w neutralnej pozycji;

- swobodny przepływ w przypadku podnoszenia ładunku przy zmniejszeniu spadków ciśnienia;

Składają się one z ciała, w którym umieszczane są:

- zawór kontrolny: umożliwia przepływ tylko w jednym kierunku;

- tłok pilota: umożliwia sterowanie stopniowym otwarciem zaworu odciągającego;

- zawór odciągający: umożliwia ograniczenie maksymalnego ciśnienia w uruchomieniu, utrzymuje obciążenie i kontroluje jego obniżenie podczas otwierania zaworu za pomocą sygnału pilota.

8- zawory do dużych żurawi

9.Zagłówki sterowania rotacją:

Wyroby z tworzyw sztucznych

Zawory te służą do sterowania zatrzymaniem i ruchem cylindrów i silników hydraulicznych do obrotu obciążeń zawieszonych.Pojemność symetryczna zarówno kierunku obrotu jest typowa dla silników i cylindrów dla tego zastosowania.

Zawory mogą składać się z:

- podwójny zawór przeciwciśnieniowy: kontroluje wszelkie szczyty ciśnienia wynikające z przeciążenia lub wstrząsów, które mogą uszkodzić elementy układu;

- zawory regulacyjne prędkości ruchu: do tej operacji stosuje się zawory kontrolne ograniczające lub zawory regulacyjne przepływu z kompensacją ciśnienia;

- zawory przytrzymujące obciążenie: do wykonania tego zadania wykorzystuje się zawory nadcentralne lub zawory awaryjne;

- zawór wybierający ciśnienie, który odbiera sygnał z strony najwyższego ciśnienia.

10.Słupki wybuchowe:

Zawór przerywania węża

Są to zawory zainstalowane w połączeniach cylindrów, ich funkcją jest zatrzymanie odpływu płynu w przypadku pęknięcia węży.zawór zamyka się i zatrzymuje przepływ, zapewniając obciążeniu utrzymanie pozycji, jaką miał w momencie przerwy.

Ciśnienie regulacyjne uzyskuje się poprzez ustawienie przestrzeni T między płytką a nadwoziem zaworu.

Na żądanie te zawory mogą być wyposażone w otwór kalibrowany na płytce zamknięcia w celu kontrolowania obniżania obciążenia lub w celu uniknięcia wybuchu płynu w rurach z niewielkim wyjściem z przepływu.Dostępne są również już zainstalowane wewnątrz stalowego obudowy.

Wartość ustawienia przepływu reakcji zależy również od lepkości płynu.zawór zatrzyma niższe przepływy niż wartość przepływu ustawienia, natomiast powyżej 30°C zatrzyma przepływy wyższe niż ustawiona wartość przepływu.

11.Zagrzewacze wahadłowe:

Zawory te wybierają wyższe ciśnienie pomiędzy dwoma liniami A i B, wysyłając sygnał do portu C i blokowanie drogi do dolnej strony.

Zwykle są one stosowane do funkcji pomocniczych, takich jak hamowania hydrauliczne ujemne lub do napędzania linii zdalnego czujnika ciśnienia.W serii w zbiorniku napędzają maksymalne ciśnienie obwodu do układu czujnika obciążenia.

12.Zagłówki ograniczające przepływ:

Zawory ograniczające przepływ umożliwiają regulację przepływu poprzez ograniczenie rury głównej.

Są one odpowiedzialne za rozpraszanie energii i wzrost ciepła, co może sugerować zainstalowanie wymiennika ciepła, aby ograniczyć maksymalną temperaturę płynu.

Zaleca się ich stosowanie, gdy nadmiar przepływu jest bardzo ograniczony lub przy zastosowaniu niskiej częstotliwości, w przeciwnym razie zaleca się stosowanie regulatorów przepływu z kompensacją ciśnienia.

13- Sprawdź zawory.

Zawory te pozwalają na swobodny przepływ w jednym kierunku i zatrzymują go w przeciwnym kierunku.

Są one zbudowane w sześciokątnych ciałach ze stali, nadających się do montażu w linii z węzłami.

Dostępne są one z 3 różnymi wartościami ustawień: 0,5 bar, 2 bar, 5 bar. Możliwe są również inne ustawienia.

14. Trójstronne regulatory przepływu

Zawory te służą do regulacji przepływu w obwodzie, w którym przepływ, w zależności od prędkości pompy, może być wyższy niż przepływ wymagany przez sam obwód.Zawory są kompensowane ciśnieniem, a przepływ można regulować do stałej wartości, na którą nie ma wpływu ciśnienie robocze siłownikaW przeciwnym kierunku regulatory przepływu działają jak zwykłe ograniczacze, gdzie przepływ jest funkcją ograniczenia i ciśnienia.

15.Przepływooddzielacze / sprzęgacze przepływowe

Te zawory dzielą przepływ pochodzący z jednej linii na 2 przepływy równe lub proporcjonalne do siebie.w związku z tym przepływ nie jest regulowany.

Zazwyczaj ten zawór jest wykorzystywany w następujących sytuacjach:

- dwa siłowniki (o tych samych wymiarach, zasilane tą samą pompą, sterowane tym samym zaworem kierunkowym, bez sztywnego połączenia między nimi) muszą wchodzić i wychodzić jednocześnie,każdy bez wpływu obciążenia działającego na drugi

- dla synchronizowanego ruchu wyjściowego dwóch czynników liniowych połączonych z tym samym obciążeniem (np. platformy ładunkowe, rusztowania itp.)

16. zawory przekierowawcze

Zawory te są sterowane ręcznie, aby odwrócić przepływ wejściowy w kierunku różnych portów wyjściowych.

Dostępne są następujące modele:

- 5 dróg - 8 pozycji

- 9 dróg - 8 pozycji

- 8 dróg - 2 pozycje

- 3 drogi 2 pozycje przekierowania

- 4-drogowe 2-pozycyjne przekierowarki z zawórem ulg na jednej linii

- 4 kierunki - 2 pozycje przekierowarki z zawórem ciśnienia ułatwiającym i regulatorem przepływu kompensowanego na jednej linii.

Wszystkie zawory są produkowane z stalowym zbiornikiem.

HBS oferuje specjalne ręczne przekierowarki służące do przełączania przepływu wejściowego w różne wyjścia.do sterowania położeniem i ruchem cylindrów stabilizujących maszyn podnoszących (krań)Z podwójnym sterowaniem możliwe jest wykonywanie pracy z obu stron maszyn.

17.Zagłówki wyłączników końcowych

Zawierają dwa rodzaje zaworów, zarówno otwartych, jak i zamkniętych.
Blokada lub dozwolenie przepływu.

18.Specjalne zawory:

Ta sekcja oferuje szeroki asortyment zaworów do różnych zastosowań:

- 2 sposoby 2 pozycje przełączników;

- 3 sposoby 2 pozycje przełączników;

- zawory rozładunkowe dla systemów awaryjnych;

- zawory wyłączające wysokiego i niskiego ciśnienia;

- zawory sterujące obrotowe do zastosowań specjalnych;

- zintegrowany blok do sprężarek śmieci;

- zawory rozładunkowe sterowane przez pilota;

- zawory sekwencyjne dla systemów regulacji obciążenia;

- zintegrowany blok dla systemów sterowania obciążeniem;

- blok zintegrowany z tłokami wypychającymi;

- zawory czyszczące dla układów hydrostatycznych o zamkniętym obiegu;

- zawór przeciwkawitacyjny.

Witamy w pańskiej wizycie i zapytaniu!
